《石油化工可燃气体和有毒气体检测报警设计标准》
2020-04-04 15:04

GBT 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》于2020年1月1日起实施,原国家标准《石油化工可燃气体和有毒气体检测报警设计规范》(GB50493—2009)同时废止。
本文整理自GBT 50493-2019标准主要起草人中石化洛阳/广州工程有限公司裴炳安教授《石油化工可燃气体和有毒气体检测报警设计标准》GB50493修编内容解读。

GBT 50493-2019修编主要内容
1、标准名称由“设计规范”改为“设计标准”;
2、有毒气体范围由《高毒物品目录》中所列毒气扩大到常见剧毒气体;
3、增加了可燃气体和有毒气体检测报警系统(简称GDS)的设计相容性、独立性和可靠性要求;
4、增加了可燃气体和有毒气体检测报警系统(简称GDS)应与火灾及消防监控系统分开设置的要求;
5、增加了开路式(激光、红外)探测器、噪声探测器等内容,进一步完善了探测器的布点和布置要求;
6、增加了常见气体探测器选用指南、GDS配置图等5个规范性标准附录;
7、对标准的部分章节和条款内容进行了修改和完善,取消了强制性条文。

01:
原:名称GB50493—2009《石油化工可燃气体和有毒气体检测报警设计规范》
现:名称GBT 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》
条文说明:根据国标最新标准,作为规范类文件,必须全部是强制性条文,作为推荐型标准,是没有强制性条文的。

02:
原:GB50493—2009 3.0.6: 可燃气体检(探)测器应采用国家指定机构或其授权检验单位的计量器具制造认证、防爆性能认证和消防认证的产品。
现:GBT 50493-2019 3.0.5 可燃气体探测器必须取得国家指定机构或其授权检验单位的计量器具型式批准证书、防爆合格证和消防产品型式检测报告;参与消防联动的报警控制单元应采用取得国家消防电子产品质量监督检验中心型式检测报告的专用可燃气体报警控制器;国家法规有要求的有毒气体探测器必须取得国家指定机构或其授权检验单位的计量器具型式批准证书。安装在爆炸危险场所的有毒气体探测器还应取得国家指定机构或其授权检验单位的防爆合格证。
条文说明:2017年12月26日全国人大已批准新计量法于2017年12月28日执行。修改主要内容:取消制造、修理计量行政许可(即取消计量制造认证),严格 执行计量器具型式批准许可。可燃气体探测器目前已不需要取得CCCF认证,但销售时应取得消防产品型式试验检测报告(必须有)和消防产品认证证书(企业自愿取证)。

03:
原:GB50493—2009 3.0.9:可燃气体、有毒气体检测报警系统宜独立设置。
现:GBT 50493-2019 3.0.8:可燃气体和有毒气体检测报警系统应独立于其他系统单独设置。
条文说明:可燃气体和有毒气体检测报警系统不能生产过程控制系统合并设计,是为了保证工艺装置生产过程控制系统出现故障或停用时,可燃气体和有毒气体检测报警系统仍能正常工作。2014年国家安监总局安监总管三〔2014〕116号文中也明确要求:可燃气体和有毒气体检测报警系统应独立设置。因此,本标准修订时,参照 GB50116和安监总管三〔2014〕116号文有关要求,对GDS的设置要求进行 了重新修订。

04:
原:GB50493—2009 3.0.11:工艺装置和储运设施现场固定安装的可燃气体及有毒气体检测报警系统,宜采用不间断单元(UPS)供电。加油站、加气站、分散或独立的有毒及易燃易爆品的经营设施,其可燃气体及有毒气体检测报警系统可采用普通电源供电。
现:GBT 50493-2019 3.0.9 可燃气体和有毒气体检测报警系统的气体探测器、报警控制单元、现场警报器等的供电负荷,应按一级用电负荷中特别重要的负荷考虑,宜采用UPS电源装置供电。
条文说明:分散或独立的有毒及易燃易爆品的设施,如加油站、加气站等,一般采用盘装或壁挂式,电源功率较小,故规定检测报警系统也可采用普通电源供电。

05:
原:GB50493—2009 3.0.4:报警信号应发送至现场报警器和有人值守的控制室或现场操作室的指示报警设备,并且进行声光报警。
现:GBT 50493-2019 3.0.3:可燃气体和有毒气体检测报警信号应送至有人值守的现场控制室、中心控制室等进行显示报警;可燃气体二级报警信号、可燃气体和有毒气体检测报警系统报警控制单元的故障信号应送至消防控制室。
条文说明:消防控制室也需要对可燃气体二级报警信号、可燃气体和有毒气体检测报警系统报警控制单元的故障信号进行监控。

06:
原:GB50493—2009 3.0.8: 可燃气体或有毒气体场所的检(探)测器,应采用固定式。
现:GBT 50493-2019 3.0.6 需要设置可燃气体、有毒气体探测器的场所,宜采用固定式探测器;需要临时检测可燃气体、有毒气体的场所,宜配备移动式气体探测器。
条文说明:对于一些不具备设置固定式可燃气体或有毒气体探测器的场所,通常可以安装移动式可燃气体或有毒气体探测器,以确保生产和维护的安全需要。如: 环境湿度过高;环境温度过低;或在正常情况下视为非爆炸或无毒区,生 产检修时可能为爆炸或有毒危险区等,受检测产品的性能所限,通常可以安装移动式可燃气体或有毒气体探测器,以确保生产和维护的安全需要。

07:
原:GB50493—2009 2.0.2:有毒气体:指劳动者在职业活动中通过机体接触可引起急性或慢性有害健康的气体。本规范中有毒气体的范围是《高毒物品目录》(卫法监发[2003]142号)中所列的有毒蒸气或有毒气体。常见的有:二氧化氮、硫化氢、苯、氰化氢、氨、氯气、一氧化碳、丙烯腈、氯乙烯、光气(碳酰氯)等。
现:GBT 50493-2019 2.0.2:有毒气体指劳动者在职业活动中,通过皮肤接触或呼吸可导致死亡或永久性伤害的毒性气体或毒性蒸气。
条文说明:只要通过皮肤接触或呼吸可导致死亡或永久性伤害的气体,都称为有毒气体。都需要遵循本规范。



08:
原:GB50493—2009 3.0.5:装置区域内现场报警器的布置应该根据装置区的面积、设备及建筑物的布置、释放源的理化性质和现场空气流动特点等综合确定。现场报警器可选用音响器或报警灯。
现:GBT 50493-2019 3.0.4 :控制室操作区应设置可燃气体和有毒气体声、光报警;现场区域警报器宜根据装置占地的面积、设备及建构筑物的布置、释放源的理化性质和现场空气流动特点进行设置,现场区域警报器应有声、光报警功能。
条文说明:当现场可燃和(或)有毒气体探测器的数量少于10个,现场环境噪声低于85dBA,且探测器自带一体化声、光报警器时,在不影响现场报警效果情况下,可不需设置现场区域报警器。当现场环境噪声超过85dBA,探测器自带的一体化声、光报警器难以达到报警效果时,为了警示现场工作人员,在生产现场主要出入口及高噪声区等部位,需设置现场区域警报器。

09:
原:GB50493—2009 3.0.10: 便携式可燃气体和(或)有毒气体探测器的配备,应根据生产装置的场地条件、工业介质的易燃易爆特性及毒性和操作人员的数量等综合确定。
现:GBT 50493-2019 3.0.7 进入爆炸性气体环境和(或)有毒气体环境的现场工作人员,应配备便携式可燃气体和(或)有毒气体探测器。进入的环境同时存在爆炸性气体和有毒气体时,便携式可燃气体和有毒气体探测器可采用多传感器类型。

10:
原:GB50493—2009 气体密度大于0.97kg/m³(标准状态下)的即认为比空气重;气体密度小于0.97kg/m³(标准状态下)的即认为比空气轻。
现:GBT 50493-2019 4.1.2 判别泄漏气体介质是否比空气重,应以泄漏气体介质的分子量与环境空气的分子量的比值为基准。
比值≥1.2,泄漏介质重于空气;
1.0 ≤比值﹤1.2,泄漏介质略重于空气;
0.8﹤比值﹤1.0,泄漏介质略轻于空气;
比值≤0.8,泄漏介质轻于空气。
条文说明:由于温度和海拔对气体的密度影响较大,为了方便判断泄漏的介质泄漏到大气中时,泄漏气体介质是否比空气重,本标准用泄漏介质的气体分子量与当地空气的分子量的相对比值作为判据。

11:
原:GB50493—2009 4.4.2  设在爆炸危险区域2区范围内的在线分析仪表间,应设可燃气体(检)探测器。
现:GBT 50493-2019 4.4.2 设在爆炸危险区域2区范围内的在线分析仪表间,应设可燃气体和(或)有毒气体探测器,并同时设置氧气探测器。

12:
原:GB50493—2009 6.1.1 相对气体密度大于0.97kg/m³ (标准状态下)的即认为比空气重;相对空气密度小于(标准状态下)的即认为比空气轻。检测比空气重的可燃气体和/或有毒气体时,推荐的检(探)测器安装高度应高出地坪(或楼板面)0.3m~0.6m。过低易造成因雨水淋、溅,对检(探)测器的损害;过高则超出了比空气重的气体易于积聚的高度。
现:GBT 50493-2019 6.1.2 检测比空气重的可燃气体或有毒气体时,探测器的安装高度宜距地坪(或楼地板)0.3m~0.6m;检测比空气轻的可燃气体或有毒气体时,探测器的安装高度宜在释放源上方2m内。检测比空气略重的可燃气体或有毒气体时,探测器的安装高度宜在释放源下方0.5 m~1m;检测比空气略轻的可燃气体或有毒气体时,探测器的安装高度宜高出释放源0.5 m~1m(新增)。
条文说明:检测比空气轻的可燃气体或有毒气体时,探测器的安装高度宜在释放源上方2m内,09版规范为:高出释放源0.5~2m。6.1.3 环境氧气探测器的安装高度宜距地坪或楼地板1.5 m~2.0m。(新增)6.1.4 线型可燃气体探测器宜安装于大空间开放环境,其检测区域长度不宜大于100m(新增)。

13:
原:GB50493—2009 3.0.5  当现场仅需要布置数量有限的可燃或有毒气体(检)探测器时,在不影响现场报警效果的条件下,现场报警器可与可燃及有毒气体探测器探头合体设置。当现场需要布置数量众多的可燃或有毒气体(检)探测器时,此时现场报警器应与可燃及有毒气体(检)探测器分离设置,并根据现场情况,提出声光警示要求,分区设置。
为了提示现场工作人员,现场报警器常选用升级为105dBA的音响器,在高噪音区[噪声超过85dBA]以及生产现场主要出入口处,通常还设立旋光报警灯。
现:GBT 50493-2019 5.3.2 区域警报器的报警信号声级应高于110dBA(09版标准为105dBA),但距警报器1m处总声压值不得高于120 dBA。
条文说明:现场报警器选用,由原来105dBA的音响器修订为110dBA。

14:
原:GB50493—2009 3.0.2 可燃气体和有毒气体检测的一级报警为常规气体泄漏警示报警,提示操作人员到现场巡检。当可燃气体和有毒气体浓度达到二级报警值时,提示操作人员应采用紧急处理措施。当需要采取联动保护时,二级报警的输出接点信号可供使用。现场发生可燃气体和有毒气体泄漏事故时,为了保护现场工作人员的身体健康,以便操作人员及时处理,对同时发出的有毒气体和可燃气体的检测报警信号的处理,应遵循二级报警优先于一级报警;属同一报警级别时,有毒气体的报警级别优先的原则。
现:3.0.2 可燃气体和有毒气体的检测报警应采用两级报警。同级别的有毒气体 和可燃气体同时报警时,有毒气体的报警级别应优先。
条文说明:
①一级报警为气体泄漏警示,提示操作人员及时到现场巡检处理;
②二级报警为气体泄漏紧急报警,提示操作人员采取紧急处理措施;
③当气体泄漏需联动保护时,应采用二级报警接点信号作为联动保护条件;
④现场探测器自带的警报器接受探测器输出的一、二级报警信号,现场区域警报器接受GDS系统输出的第二级报警信号。

15:
现:GBT 50493-2019 3.0.1 在生产或使用可燃气体及有毒气体的生产设施及储运设施的区域内,泄漏气体中可燃气体浓度可能达到报警设定值时,应设置可燃气体探测器;泄漏气体中有毒气体浓度可能达到报警设定值时,应设置有毒气体探测器;既属于可燃气体又属于有毒气体的单组分气体介质,只设有毒气体探测器;可燃气体与有毒气体同时存在的多组分混合气体,泄漏时可燃气体浓度和有毒气体浓度有可能同时达到报警设定值,应分别设置可燃气体及有毒气体探测器。
条文说明: 对于含多种有毒气体组分的混合气体,或不同工况条件下泄漏气体的 组成差异大时,当各毒性气体组分的气体浓度都有可能达到各组分的有毒 气体浓度报警设定值时,为确保生产安全,需要分别设置有毒气体探测器。

16:
原:GB50493—2009 4.1.2 下列可能泄露可燃气体、有毒气体的主要释放源应布置检测点:1.气体压缩机和液体泵的密封处;2.液体采样口和气体采样口;3.液体排液(水)口和放空口;4.设备和管道的法兰和阀门组;
现:GBT 50493-2019 4.1.3 可燃气体和(或)有毒气体释放源周围应布置检测点:1.气体压缩机和液体泵的动密封;2.液体采样口和气体采样口;3.液体/气体排液(水)口和放空口;4.经常拆卸的法兰和经常操作的阀门组。
条文说明: 根据《爆炸危险环境电力装置设计规范》GB50058规定,释放源应按物质的释放频繁程度和持续时间长短分为连续释放源、第一级释放源和第 二级释放源。第一级释放源:在正常运转时周期或偶然释放;第二级释放源:在正常情况下不会释放,即使释放也仅是偶尔短时释放。 可燃气体和有毒气体探测器检测的主要对象是属于第二级释放源的设备或场所。

17:
现:GBT 50493-2019  4.3.1 液化烃、甲B、乙A类液体等产生可燃气体的液体储罐的防火堤内,应设探测器。可燃气体探测器距其所覆盖范围内的任一释放源的的水平距离不宜大于10m,有毒气体探测器距其所覆盖范围内的任一释放源的的水平距离不宜大于4m。
注:AQ3036-2010《危险化学品重大危险源罐区现场安全监控装备设置规定》7.2.1.1要求:可燃气体或易燃液体储罐场所,在防火堤内每隔20~30m设置一台可燃气体报警仪,且监测报警仪与储罐的排水口、连接处、阀门等易释放物料处的距离不宜大于15m。

18:
现:GBT 50493-2019 3.0.10 确定有毒气体的职业接触限值时,应按最高容许浓度、时间加权平均容许浓度、短时间接触容许浓度的优先次序选用。

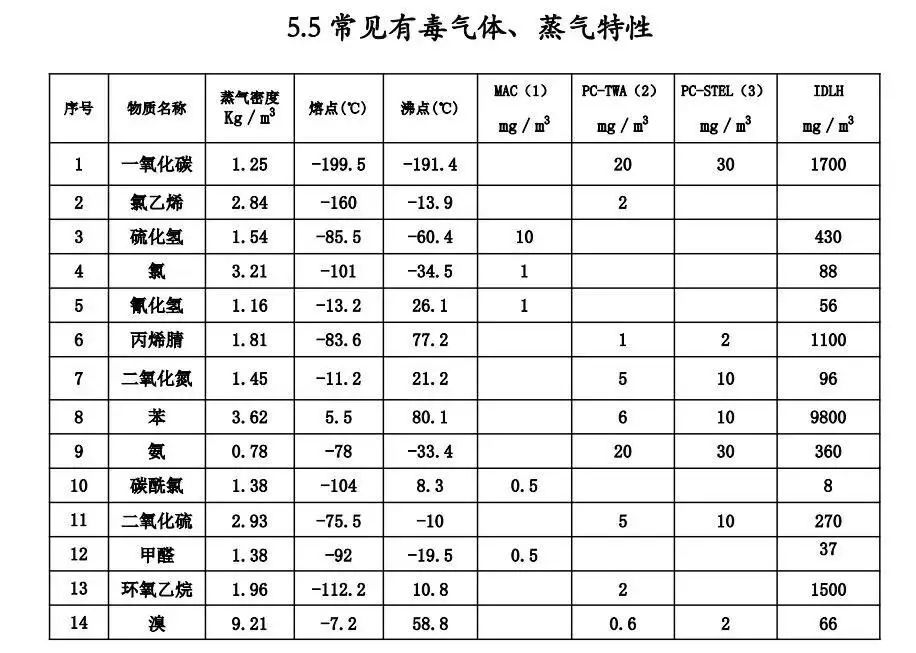

条文说明:有毒气体的三种职业接触限值(OEL)数值由低到高依次为:最高容 许浓度MAC、时间加权平均容许浓度PC-TWA(每天8小时,每周5天)、短时间接触容许浓度PC-STEL(15分钟)。根据目前国内、外有毒气体探测器的制造水平,如果采用MAC市场上 无探测器可选,在确保操作人员健康安全前提下,同时有多个职业接触限 值的有毒气体,应按MAC、PC-TWA、PC-STEL优先顺序选用;没有提供OEL值的有毒气体,可按直接致死浓度IDLH选用。

19:
现:GBT 50493-2019 5.4.3可燃气体探测器参与消防联动时,探测器信号应先送至取得国家消防电子产品质量监督检验中心型式检测报告的专用可燃气体报警控制器,报警信号应由专用可燃气体报警控制器输出至消防控制室的火灾报警控制器。 可燃气体报警信号与火灾报警信号在火灾报警控制系统中应有明显区别。

20:
根据GB50493、GB50116及安监总管三〔2014〕116号文有关规定及要求,可燃气体和有毒气体检测报警系统(GDS)应按下列原则进行设计:
①GDS系统应由可燃气体或有毒气体探测器、现场区域警报器和室内报警控制单元等组成。现场有毒气体探测器宜带一体化声光报警器,可燃气体探测器可带一体化声光报警器。
②报警控制单元应采用独立设置的以微处理器为基础的电子产品(包括独立设置的PLC、专用气体报警控制器、DCS控制器等) 。
③报警控制单元发出二级报警信号时,应触发安装在现场相应报警分区的区域警报器。
④可燃气体二级报警信号和报警控制单元的故障信号,应送至消防控制室进行图形显示和报警。可以设置一台独立的显示器。
⑤可燃气体探测器参与消防联动时,探测器信号应先送至取得国家消防电子产品质量监督检验中心型式检测报告的专用可燃气体报警控制器,消防联动信号由报警控制器输出至消防控制室的火灾报警控制器,火灾报警控制器实施消防联动功能。可燃气体探测器信号不能直接接入火灾报警控制器的输入回路。
⑥可燃气体或有毒气体检测信号作为安全仪表系统(SIS)的输入时,探测器应独立设置,探测器配置应根据SIL回路定级结果确定,并满足《石油化工安全仪表系统设计规范》GB/T 507  70有关规定。

说明: 探测器信号用于警示报警时,GDS报警控制单元采用独立设置的以微处理器为基础的电子产品即可,既不需要取得SIL认证,也不需要取得消防产品型式检测报告;探测器信号用于消防联动时,GDS报警控制单元应采用取得国家消防电子产品质量监督检验中心型式检测报告的专用可燃气体报警控制器;探测器信号用于安全联锁时,根据《石油化工安全仪表系统设计规范》GB/T 50770有关规定,SIL1及以下安全等级的联锁信号可接入GDS,SIL2及以上安全等级的联锁信号应接入SIS。
